土木・建築構造物の3Dモデリング（BIM/CIM）、3D配筋図作成

使用ソフトウエア：Revit（Autodesk）

Revit（レビット）は、建築・土木分野のBIM/CIM対応ソフトです。単なる3Dモデリングにとどまらず、部材の属性情報や数量・コストを一元管理し、作成したモデルから平面図や断面図及び数量表などを連動して自動生成する設計・図面作成のソリューションとして業務で活用されます。

Revitを導入するメリット

• 従来2Dで作画していた図面を3Dモデルで作成し、自由な位置で断面を切り出して2D図面にすることができます。
• 配筋を3Dモデルで作成、一元管理することにより、一般図、構造図、配筋図など2D図面も一元更新されるため、更新の不整合が発生せず効率的な設計管理が可能となります。
• 配筋を3Dモデルで作成することにより、鉄筋の干渉チェックや複雑な構造の理解、鉄筋取り合いの検討などが容易になります。
• 3Dモデルで作成した配筋から、mm単位の鉄筋数量表、加工表、変化筋表など自在に作成することができ、それらの表も本体の変更に伴い自動的に更新されます。

作成概要

• 2DのCADデータまたは紙ベースのデータを利用し、3Dモデルを作成します。
• RC構造物本体のほかに、付属構造物（金物、配管など）も追加して、取り合いを確認しながら進めることも可能です。
• 構造計算書または配筋要領により3D配筋図を作成します。

作成事例

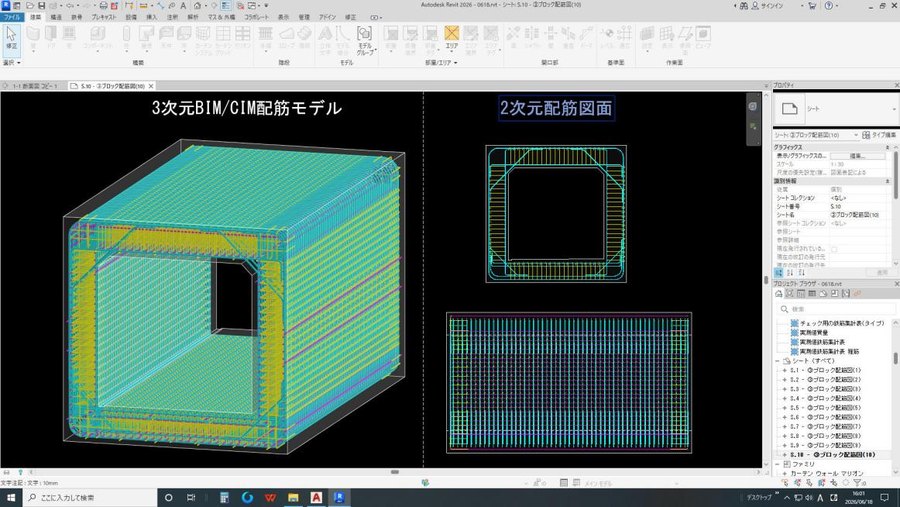

BOXカルバート

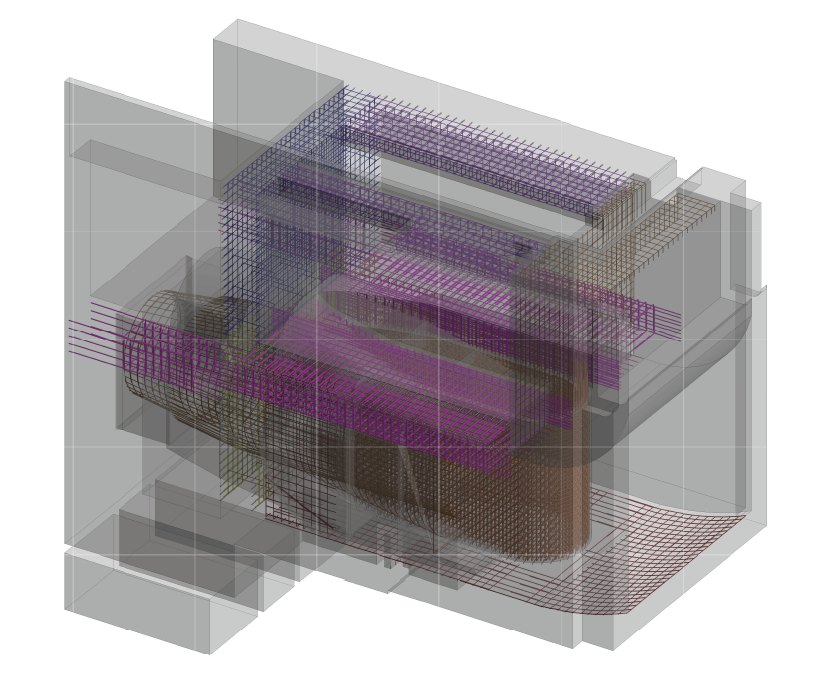

地下構造物（構造＋配筋モデル）

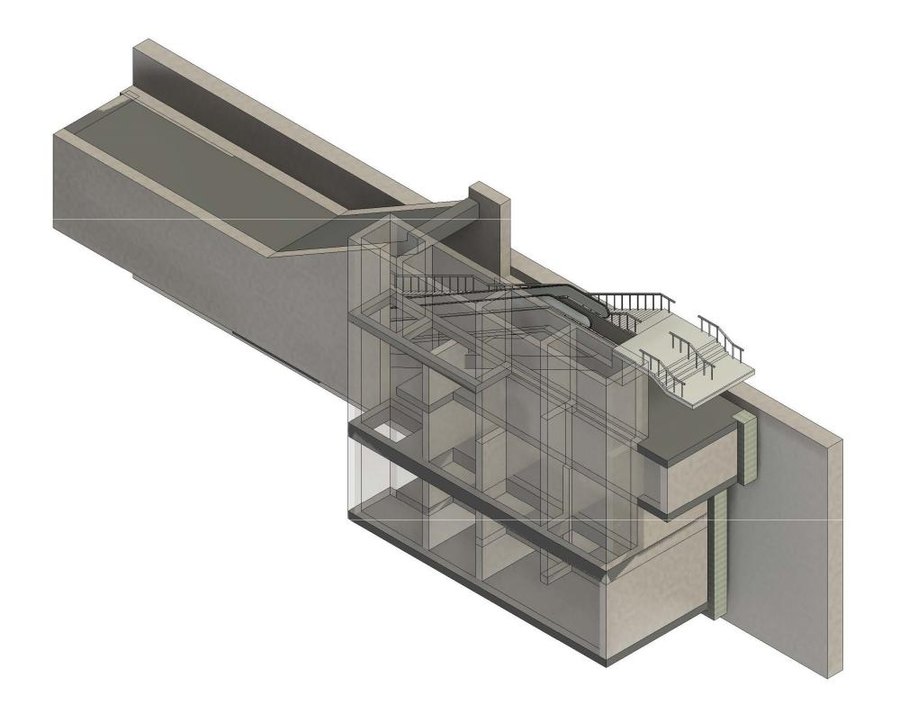

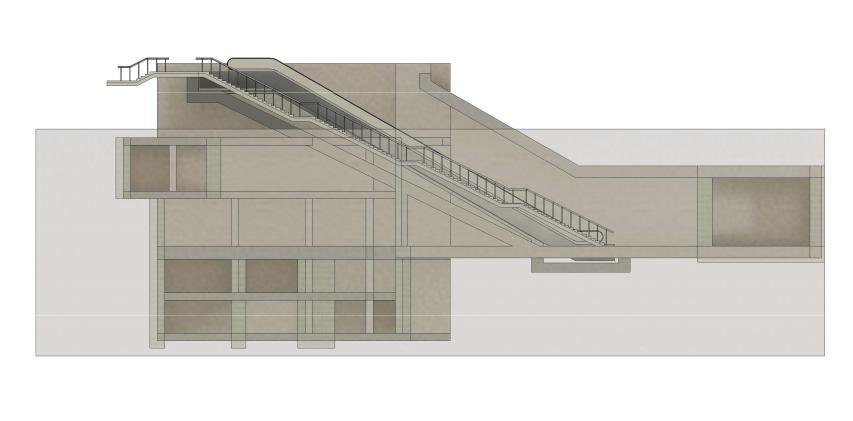

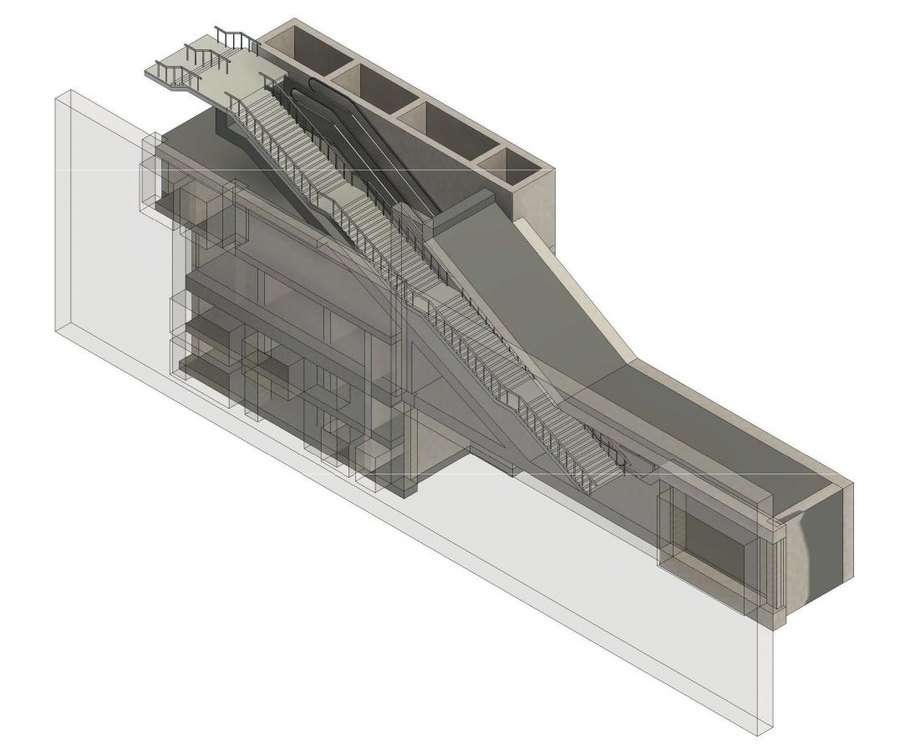

地下鉄出入口

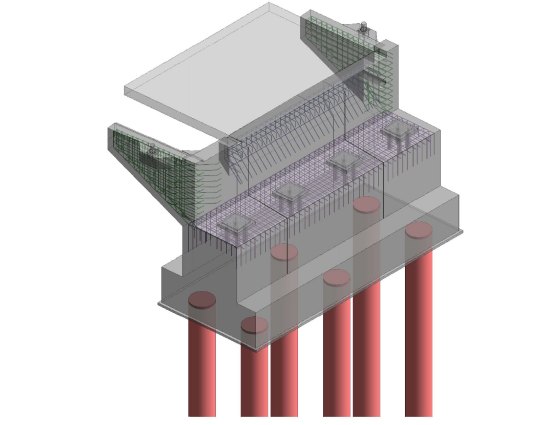

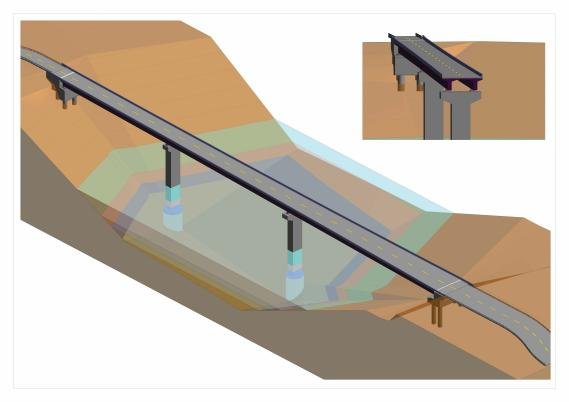

橋梁

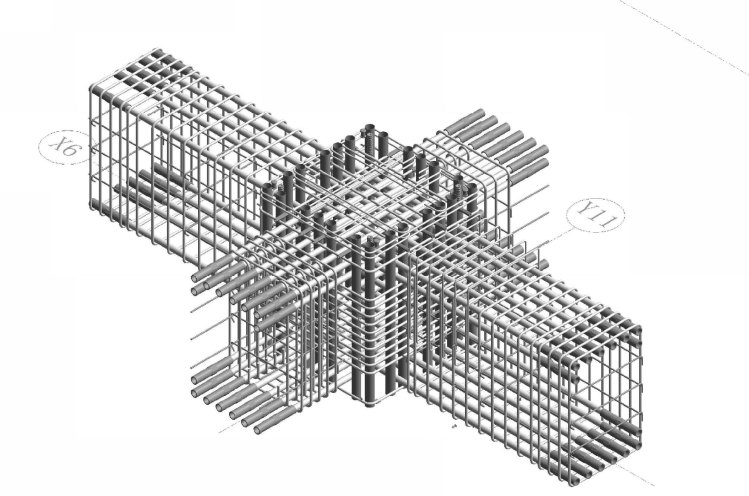

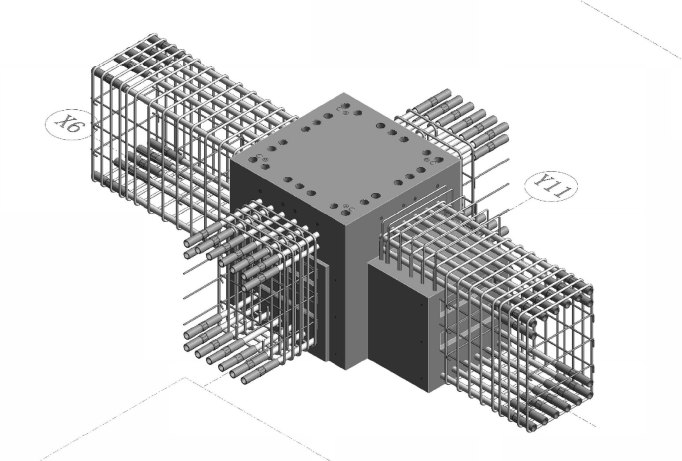

建築部材

対応業務

• BIM/CIMモデルの作成
• 既存設計へのBIM/CIM適用
• 配筋図の3Dモデルによる検討および変更管理　など
